Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris

Bình thường thì chắc các bạn in rập thì hay giác sơ đồ rập rồi in. Hoặc cũng có thể mở Justprint in bằng chức năng Piece.

2 cách đó cũng khá mất thời gian phải không. Mình xin hướng dẫn các bạn 1 cách in rập dạng file HPGL ( hoặc dạng file khác tùy thuộc vào máy in sử dụng ) trực tiếp ngay trong Lectra Modaris.

Bước 1 – Các bạn cần thiết lập in HPGL trong Justprint. Mình sử dụng Justprint V2r2. Nếu các bạn cũng sử dụng Justprint V2r2 mà chưa biết cách thiết lập in thì có thể xem bài: Hướng Dẫn Sử Dụng Justprint V2r2

Bước 2 – Khởi chạy Modaris, mở bộ rập cần in.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 1

Bước 3 – Nếu là chỉ cần in Size chuẩn thì bấm tổ hợp phím Ctrl + A để chọn hết chi tiết, có chi tiết không cần in thì chọn Menu Sheet. Chọn Sheet Sel. Click trái chuột vào chi tiết không cần in. Xong thì đưa chuột ra khoảng trống click phải chuột.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 2

Bước 4 – Chọn Menu File, Click vào hình quả trám để chọn tùy chọn mở rộng thêm của Selection drawing.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 3

Bước 5 – Xuất hiện cửa sổ Plotter, click chọn Plotter, xuất hiện cửa sổ Modaris, click chuột vào ô Plotter name rồi bấm phím Tab trên bàn phím, xuất hiện tùy chọn Select the Plotter, chọn plotter HPGL rồi Enter, Close.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 4

Bước 6 – Chọn Menu File, chọn Selection drawing.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 5

Bước 7 – Quá trình xuất file in dạng HPGL bắt đầu. khi nào xong thì cửa sổ sẽ mất.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 6

Bước 8 – Vào folder lưu trữ file HPGl mà các bạn đã thiết lập trong Justprint, mở file rập vừa được tạo. Đưa vào máy in rồi in 😀

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 7

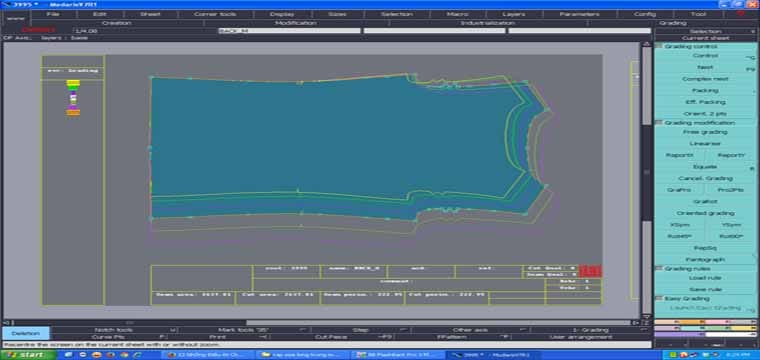

Nếu là muốn in Size tùy chọn bất kì thì các bạn chọn trang làm việc mặc định của Lectra Modaris rồi bấm giữ phím Shift, click trái chuột chọn các Size cần in. Xong thì thực hiện các bước như trên.

Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 8
Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris 9

Để dể  hiểu hơn xin mời các bạn xem video Hướng Dẫn Cách In Rập HPGL Trong Lectra Modaris.
